Автоматическая
подсветка лестницы
и комфортного передвижения по лестнице
в темное время суток, которое создаст особую атмосферу в вашем доме
Контроллер "SIRIUS"
и к которому подключаются датчики движения, а также датчик освещенности.
Документация:
Базовый комплект поставки контроллера "SIRIUS":
2. Датчики движения - 2 шт.

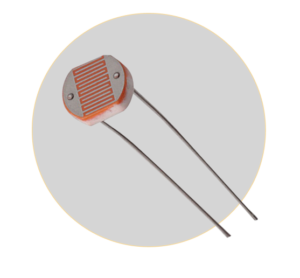

3. Датчик освещенности - 1 шт.

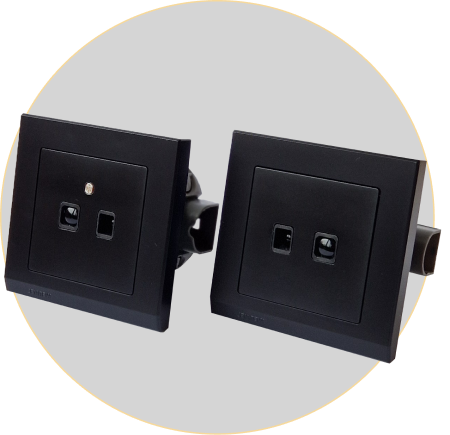

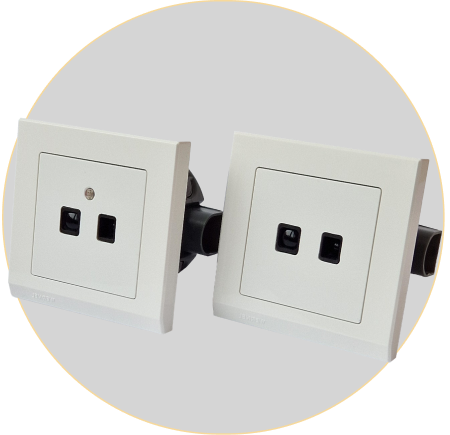

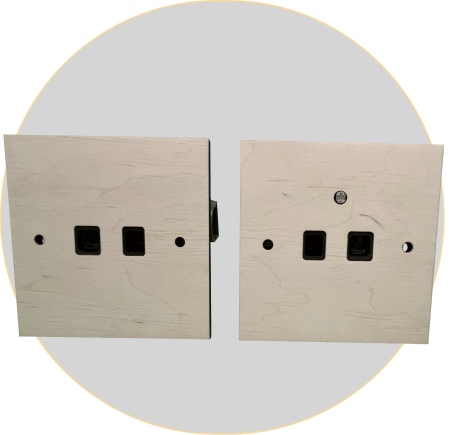

4. Рамочки для датчиков для установки в подрозетники - 2 шт.
5. Руководство по эксплуатации - 1 шт.
Цена комплекта: 360 бел. руб.
Комплектующие
Используются для обнаружения приближения людей, которые собираются подняться или спуститься по лестнице. Датчики устанавливаются в низу и в верху лестницы, и при пересечении человеком зоны срабатывания датчика, контроллеру поступает сигнал о необходимости включить подсветку. Главное преимущество применяемых датчиков в том, что у них можно регулировать дальность срабатывания (от 0,3 до 1,3 метров), что помогает исключить ложных включение подсветки, когда люди ходят недалеко и мимо лестницы.
Для создания подсветки ступеней так же необходимы следующие монтажные материалы:
— алюминиевый профиль для светодиодных лент, который монтируется в ступень, и в который будет устанавливаться светодиодная лента.

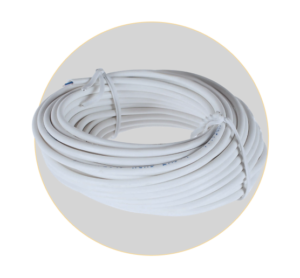

— соединительные кабеля: для подключения светодиодных лент к контроллеру можно использовать кабель ШВВП 2х0,5, для подключения датчиков – UTP 5cat («витая пара»), для подключения к электросети 220В – ВВГнг 3х1,5.
— корпус для блока питания и контроллера, в который будут также сводиться все кабеля. В качестве корпуса можно использовать бокс для автоматических выключателей на 12 мест.
— подрозетники: для установки в них датчиков движения и датчика освещенности.

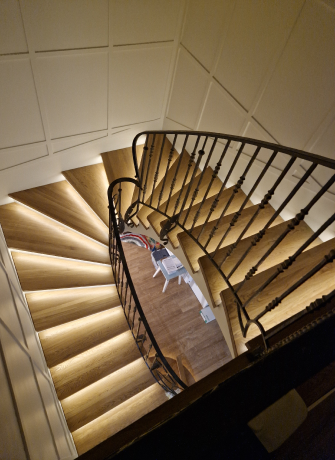

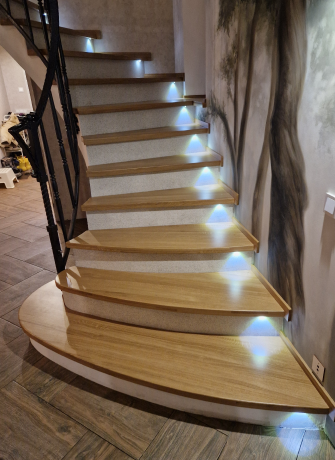

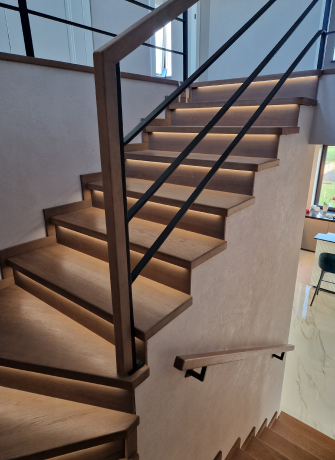

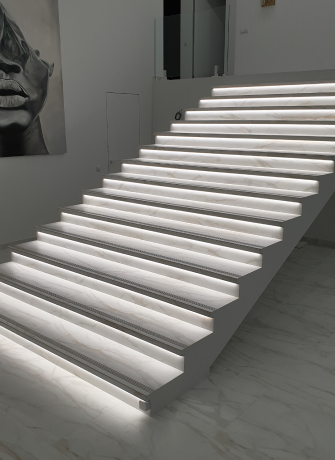

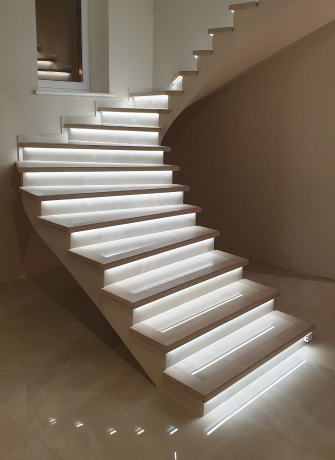

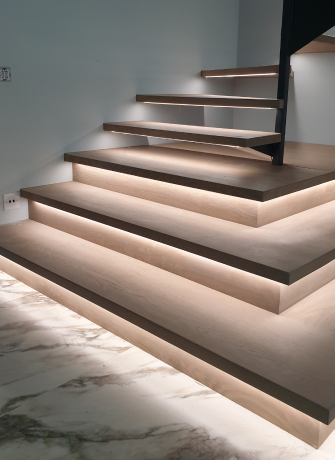

Галерея
Ответы на частые вопросы
Как выбрать место установки контроллера?
Место для установки контроллера должно быть как можно ближе к лестнице, малозаметным, но доступным. Оптимальное место для контроллера — под лестницей, в этом случае провода к светодиодным лентам и датчикам будут минимальной длинны. В этом месте необходимо установить бокс для электрооборудования, в котором разместится контроллер, блок питания, автоматический выключатель, и в который будут сводиться все провода.
Где разместить датчики движения?
Датчики движения должны быть установлены в начале и конце лестницы перед первой и перед последней ступенями. Оптимальное расстояние датчиков движения до ступени 20-30 см, высота установки датчиков – 30 см от пола. Либо другие места, учитывая угол зоны действия датчиков: 3-8 градусов, и дальность действия датчиков: 30-130см. Датчики устанавливаются в стандартные подрозетники.

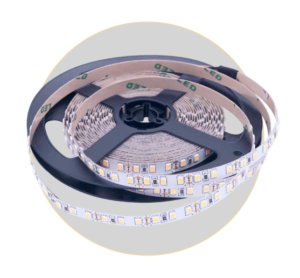

Как выбрать светодиодную лент?
При выборе светодиодной ленты необходимо определиться со следующими параметрами: цвет свечения, напряжение питания, влагозащищенность ленты, мощность ленты, количество светодиодов на 1 метр:
— цвет свечения выбирается исходя из того, какой цвет больше нравится: теплый белый, нейтральный белый, холодный белый, синий, зеленый, красный и т.д.
— напряжение ленты: необходимо выбирать ленту на 12 либо на 24 вольта. Напряжение питания ленты и выходное напряжение блока питания должны быть одинаковыми!
— влагозащищенность ленты: при использовании для подсветки лестницы алюминиевого профиля можно использовать не влагозащищенную ленту с IP20. Если не планируется использовать алюминиевый профиль – то лучше выбрать защищенную ленту с IP66.
— мощность ленты: не следует выбирать мощную ленту, т.к. подсветка получится слишком яркой. Оптимальная мощность: 7-14 ватт.
— количество светодиодов на 1 метр: рекомендуется выбирать ленту на не менее чем 120 светодиодов на 1 метр, чтобы получилась минимальная «точечность» подсветки.

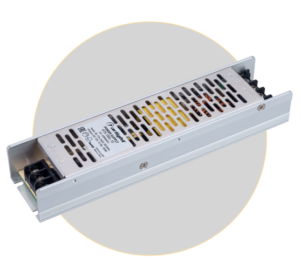

Как выбрать блок питания?
Блок питания необходимо выбирать по двум основным параметрам: выходное напряжение и мощность блока питания. Выходное напряжение должно совпадать с напряжением питания выбранной светодиодной ленты: 12 или 24 вольта. Мощность блока питания выбирается исходя из суммарной мощности подключаемой светодиодной ленты, с запасом 20%. К примеру: есть лестница на 20 ступеней с шириной ступенек 1м, необходимое количество светодиодной ленты получаем 20м, суммарная мощность которой будет равна: 20м*9,6Вт/1м=192Вт. Следовательно выбираем блок питания мощностью не менее: 192Вт*1,2=230Вт. Исходя из ассортимента, выбираем блок питания на 250Вт.
Как крепить светодиодную ленту?
Монтаж светодиодной ленты лучше всего выполнять в алюминиевый профиль, используя самоклеящуюся основу светодиодной ленты. Профиль обеспечит дополнительный теплоотвод и защиту ленты. Алюминиевый профиль рекомендуется монтировать на ступени лестницы, на этапе их производства.
Какие кабеля использовать для подсветки?
Для реализации автоматической подсветки лестницы рекомендуется использовать следующие кабеля:
— для подключения светодиодных лент – 2ух жильный кабель с сечением 0,5мм2 (например, ШВВП 2х0,5);
— для подключения датчиков движения и датчика освещенности – UTP 5cat 4х2х0,52 («витая пара» на 8 жил);
— для подключения блока питания к сети 220В – ВВГ 3х1,5;
— для подключения блока питания к контроллеру — 2ух жильный кабель с сечением 1,5мм2 (например, ПВС 2х1,5).
